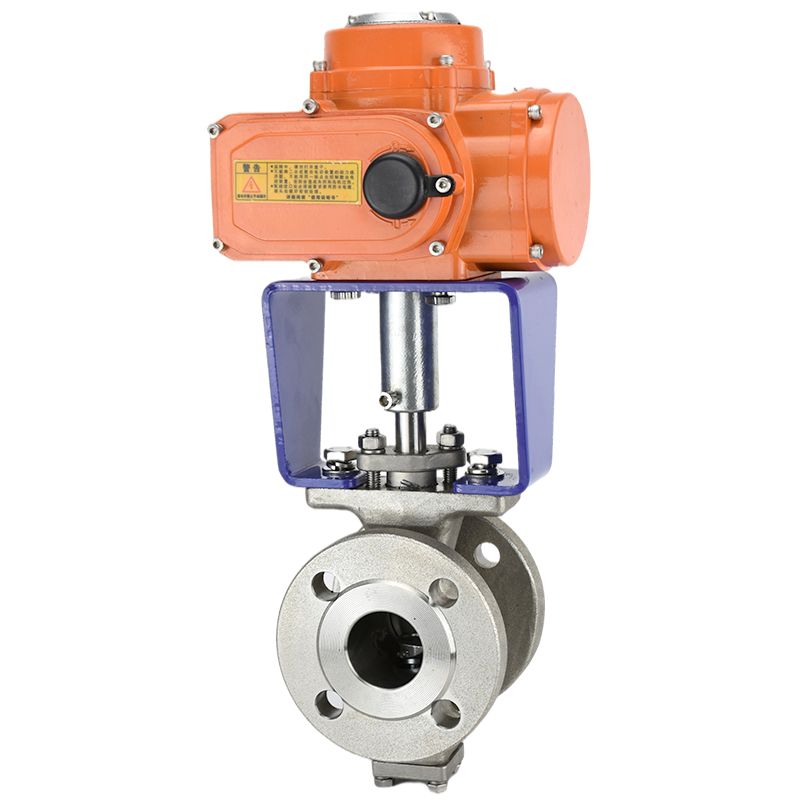

一、dn100鑄鋼電動v型調節球閥產品介紹

上海湖泉閥門集團集團公司電動V型球閥是球閥配上電動執行器。它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，電動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃印＿m用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

二、dn100鑄鋼電動v型調節球閥按結構形式可分

1、浮動電動V型球閥

球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。

浮動氣動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

2、固定球球閥

球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。

3、彈性球電動V型球閥

球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。

彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

電動V型球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

三、dn100鑄鋼電動v型調節球閥產品技術參數

金屬密封閥座			高溫型金屬密封閥座			軟閥座
序號	名稱	溫度范圍℃	序號	名稱	溫度范圍℃	序號	名稱	溫度范圍℃
1	密封閥蓋	-20～160℃ -20～230℃	1	密封閥蓋	-20～425℃	1	密封閥蓋	-20～160℃
2	彈簧		2	碟簧		2	彈簧
3	O形圈		3	壓圈		3	O形圈
4	閥體		4	石墨環		4	閥體
5	密封座		5	閥座		5	密封座
6	閥芯		6	閥體		6	密封圈(PTFE)
			7	閥芯		7	閥芯

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1
基本誤差	全行程的≤±2%
回差	全行程的≤±2%
死區	全行程的≤0.8%
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

（1.6MPa-2.5MPa)

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	L1	D	D1	D2	b	Z-ød	Dc	H1
1.6	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	16/18	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	18	4-ø18	75	100
	80	165	82.5	195/200	160	135/138	20	8-ø18	89	108
	100	194	97	215/220	180	155/158	20	8-ø18	113	117
	125	210	105	245/250	210	185/188	22	8-ø18	140	140
	150	229	114.5	280/285	240	210/212	24/22	8-ø23/8-ø22	164	177
	200	243	121.5	335/340	295	265/268	26/24	12-ø23/12-ø22	205	200
	250	297	148.5	405	355	320	30/26	12-ø25/12-ø26	259	252
	300	338	169	460	410	375/378	30/28	12-ø25/12-ø26	300	270
2.5	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	20	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	22	8-ø18	75	100
	80	165	82.5	195/200	160	135/138	22/24	8-ø18	89	108
	100	194	97	230/235	190	160/162	24	8-ø23/8-ø22	113	117
	125	210	105	270	220	188	28/26	8-ø25/8-ø26	140	140
	150	229	114.5	300	250	218	30/28	8-ø25/8-ø26	164	177
	200	243	121.5	360	310	278	34/30	12-ø25/12-ø26	205	200
	250	297	148.5	425	370	332/335	36/32	12-ø30	259	252
	300	338	169	485	430	390/395	40/36	16-ø30	300	270
